Установка горизонтально-направленного бурения УГНБ-4М2

Установка горизонтально-направленного бурения УГНБ-4М2 предназначена для ведения управляемого горизонтального бурения с последующим расширением до 700 мм на расстояние вплоть до 300 м.

Важно отличать, что в отличие от установки УГНБ-3М4 установка УГНБ-4М2 не требует подготовки рабочего котлована, поскольку она является самоходной, на гусеничном ходу. При этом установка «обута» в резиновые гусеницы, которые при передвижении по асфальтированным покрытиям не вредят дорожному покрытию.

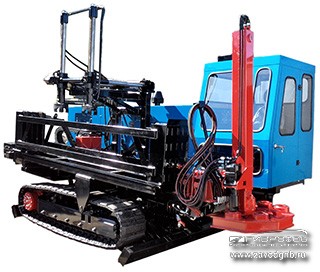

УГНБ-4М2

Отличительные особенности:

  • Компактная самоходная установка;
  • Гидравлическая часть выполнена из комплектующих Sauer-Danfoss;
  • При тех же параметрах более мощная;
  • Имеет герметичную кабину с кондиционером и отеплителем;
  • Предпусковой подогрев ДВС.

Ключевые особенности:

  • Очень мощная установка при компактных размерах;
  • Выполняет управляемое бурение на расстояние до 300м;
  • Использование гидронасосов Sauer-Danfoss управляемого типа дает повышение эффективности и мощности установки при проведении работ;
  • Оснащена стальными гусеницами с резиновыми вставками;
  • Положение буровой головки в грунте отслеживается с помощью системы навигации;
  • Самостоятельно заезжает на любой трал;
  • Усилие прямой/обратной тяги 20,5 тонн.

Удобства эксплуатации:

  • Анкерная система позволяет надежно обеспечить позиционирование установки;
  • Управление рабочими органами производится манипуляторами с электроуправлением;
  • Автоматическая подача штанг, сменный магазин на 36 штанг;
  • Подача бурового раствора до 320 л/мин.

Технические характеристики комплекса УГНБ-4М2

ДВС модель: МТЗ-245 Дизель с турбонаддувом водяного охлаждения
Количество цилиндров: 4
Мощность: 175 л.с.
Способ охлаждения: Водяной
Скорость вращения инструмента: 0-175 об/мин
Скорость движения каретки: 0-40 м/мин
Крутящий момент: 8300 Нм
Усилие подачи/обратной тяги: 20,5т/20,5т
Давление бурового раствора, max: 100 бар
Производительность насоса подачи бурового раствора: 320 л/мин
Длина бурения скважины, max: 700 м
Диаметр пилотной скважины: 100 мм
Диаметр расширителя: 160мм, 200мм, 300мм, 400мм, 500мм, 650мм
Угол забуривания, max: 15
Привод каретки: цепной привод
Рабочая длина буровых штанг: 3000 мм
Длина: 6200 мм
Ширина: 2250 мм
Высота: 2400 мм
Масса буровой установки (с полной кассетой, в снаряженном состоянии): 10 700 кг

Стандартная комплектация УГНБ-4М2

Наименование Кол-во, шт
Установка УГНБ-4М2 1
Буровые штанги L=3000мм 300
Бентонитовая помпа 2
Емкость 3 м3 2
Локационная система 1
Зонд 1
Мотопомпа для откачивания грязной воды 1
Комплект раций 1
Пилот буровой со сменным ножом ф100мм 2
Расширитель ф 160 мм 1
Расширитель ф 200 мм 1
Расширитель ф 300 мм 1
Расширитель ф 400 мм 1
Расширитель ф 500 мм 1
Расширитель ф 650 мм 1
Вертлюг протяжки 15т 1
Вертлюг протяжки 30т 1
Захват цанговый на пластиковую трубу ф63 мм 1
Захват цанговый на пластиковую трубу ф 110 мм 1
Заглушка "мама", заглушка "папа" 1
Рем. комплект НВД 1
фото УГНБ-4М2
