Прокладка трубопроводов с применением установки УГБ-2МГ

    В наше время буровые установки котлованного типа высоко востребованны и предназначены для работы в стесненных условиях. Буровая установка УГБ-2МГ - не исключение.

Установка горизонтального бурения УГБ-2МГ:


Что представляет собой установка для бурения УГБ-2МГ



    УГБ-2МГ - это котлованная буровая установка, разработанная НПК "Гидрофоб РСМ", которую активно используют для прокладки различных коммуникаций.
    Полученные таким способом скважины затем используются для обустройства систем коммуникаций: электропровода, газопровода, водопровода и так далее. Данная установка с легкостью может создавать горизонтальные скважины максимальной длиной в 30 метров.
    НПК "Гидрофоб РСМ" является автором не одной модели буровых установок, но перед разработчиками была поставлена особая задача - сделать установку максимально компактной, легкой по весу, маневренной и простой в управлении и обслуживании. Им это удалось.
    Благодаря компактности модели, прокладка трубопроводов водоснабжения стала возможна даже в самых труднодоступных местах. Рабочие могут спокойно установить оборудование на обочине автомобильной дороги и начать бурение, не мешая движению автотранспорта и пешеходов.
    При использовании УГБ-2МГ, нет необходимости разрушать дорожное покрытие, копать траншею и проводить последующие трудоемкие работы по благоустройству территории.
    Примеры работ!

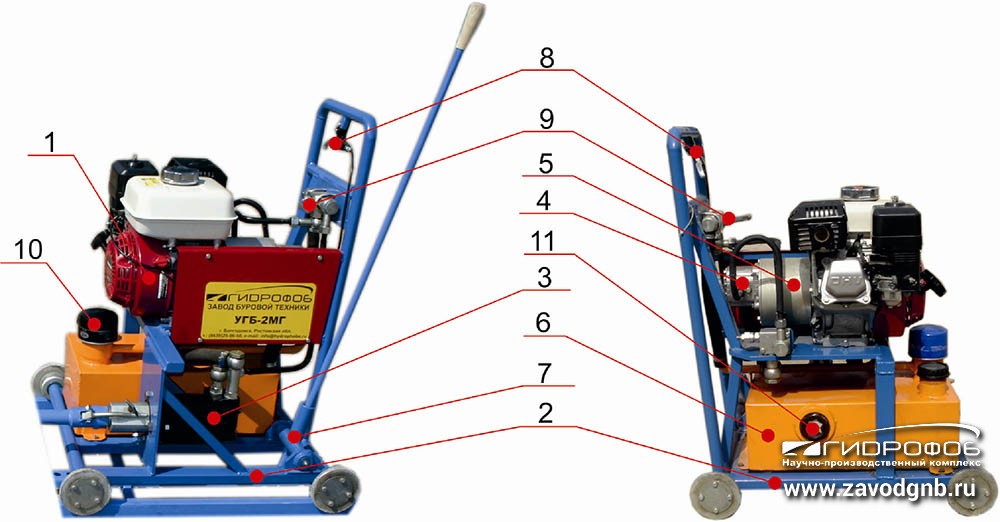

Установка горизонтального бурения УГБ-2МГ состоит из следующих основных сборочных единиц:

1) Двигатель
2) Рама
3) Гидромотор
4) Гидронасос
5) Автоматическая муфта сцепления
6) Гидравлический бак
7) Механизм подачи
8) Рычаг управления двигателем
9) Рычаг включения вращения инструмента
10) Фильтр очистки гидравлического масла
11) Глазок уровня масла
7. Органы управления

Установка горизонтального бурения УГБ-2М

Установка горизонтального бурения УГБ-2МГ в работе

Скачать видеоролик "УГБ-2МГ в работе" ->>>
Если видео не воспроизводится, Вам необходимо установить кодек ->>>


Установка УГБ-2МГ для бурения скважин в труднодоступных местах



    Представленное оборудование УГБ-2МГ характеризуется следующими параметрами.
    • Диаметр бурения скважин колеблется в пределах 115-220 миллиметров. Такой результат достигается благодаря отдельным буровым насадками.
    • Максимальная длина бурения скважины равна 30 метрам.
    • Буровая установка с одноцилиндрованным двигателем, специально оптимизированным под бурение. Двигатель мощностью в 5.5 л.с. с принудительным охлаждением, карбюраторный, 4-х тактный, который заводится ручным стартером.
    • Муфта сцепления автоматического типа срабатывает при оборотах вала двигателя 1200 об/мин и выше.
    • С комплектом оснастки и инструментом установка весит не более 215 килограмм.

Особенности эксплуатации буровой установки УГБ-2МГ



    Особенности эксплуатации установки можно рассматривать и как ее преимущества.
    • Миниатюрные габариты установки позволяют использовать ее в труднодоступных местах. Уникальная конструкция установки для бурения УГБ-2МГ позволяет производить различные виды работ, например, прокладка трубопроводов водоснабжения, газоснабжения, электротехнических кабелей и так далее.
    • Гидравлический привод не требует применения грубой физической силы.
    • Простое управление и быстрая подготовка не требует вмешательства квалифицированного персонала.
    Установка УГБ-2МГ поставляется в комплекте с подробной инструкцией по эксплуатации и обслуживанию. Специалисты НПК «Гидрофоб РСМ» в любой момент готовы ответить на все интересующие вопросы, касающиеся приобретения и использования оборудования.

Установка УГБ-2МГ в рабочем положении:
