УСТАНОВКА ГОРИЗОНТАЛЬНО-НАПРАВЛЕННОГО БУРЕНИЯ УГНБ-3М







Буровые работы на УГНБ-3М
(87 метров р.Куберле п.Зимовники Ростовской обл ->>>


Видеоролик "об УГНБ-3М"
(Новости г. Волгодонска) ->>>


Видеоролик "Мастер-класс в ОАО "Башинформсвязь" УГНБ-3М"
(г.Уфа) ->>>


Если видео не воспроизводится, Вам необходимо установить кодек ->>>

Установка горизонтально- направленного бурения УГНБ-3М предназначена для бурения горизонтальных скважин на расстояние до 150м под железными и автомобильными дорогами, в стесненных условиях, при близком расположении объектов капитального строительства.

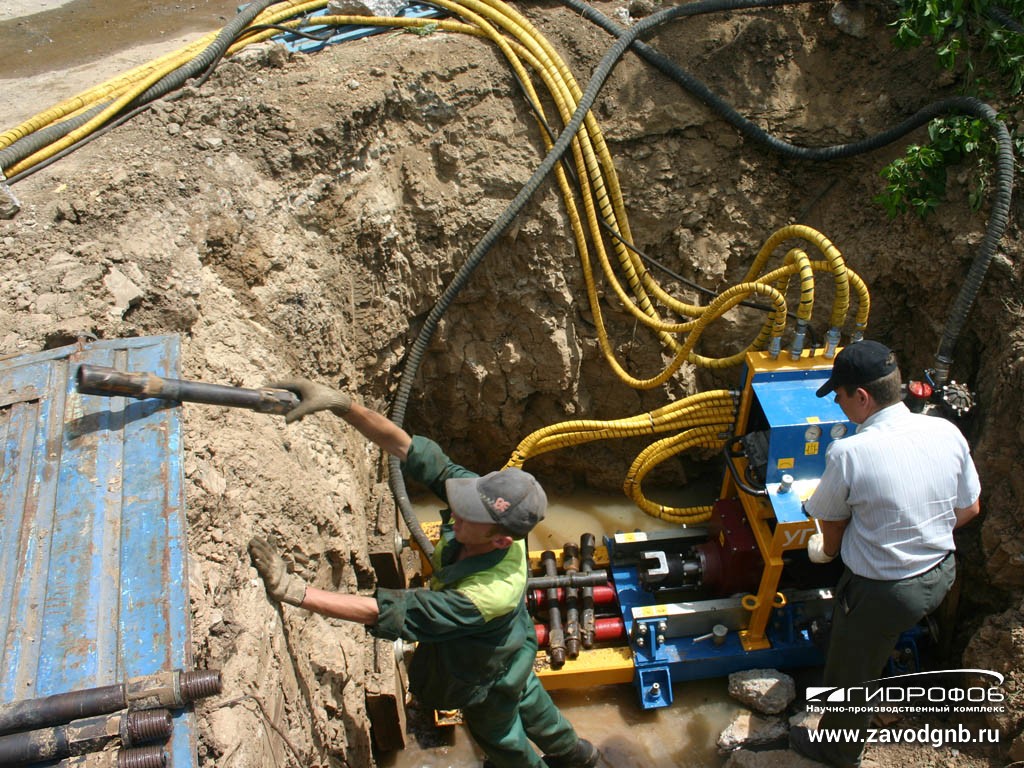

Установка горизонтально-направленного бурения УГНБ-3М в работе:


Установка горизонтально- направленного бурения УГНБ-3М имеет следующие особенности:

• Большая сила тяги – 16 тонн
• Диаметр расширения – до 450мм (в зависимости от грунта)
• Выполняет управляемое бурение на расстояние до 150 м
• С помощью вращающего шпинделя и бурового пилота осуществляется точное управление траекторией бурения
• Положение бурового пилота в грунте отслеживается с помощью системы навигации DigiTrak Mark III
• Имеет различные буровые ножи для различных типов грунта

Установка горизонтально- направленного бурения УГНБ-3М имеет следующие преимущества:

- Большая мощность при компактных размерах;
- Установка поставляется полным комплексом – можно сразу приступать к выполнению работ;
- Для установки необходим очень небольшой стартовый приямок (котлован);
- Гидравлические шланги соединятся при помощи быстросъемных соединений;
- Автоматическое накручивание и откручивание буровых штанг;
- В зону бурения подается буровой раствор или вода.

Установка горизонтально- направленного бурения УГНБ-3М состоит из следующих основных сборочных единиц:

1. Рама
2. Направляющие
3. Каретка
4.Панель распределителей
5. Тиски
6. Насос подачи воды
7. Гидромотор насоса подачи воды
8.Быстроразъемные соединения
9. Манометр масла
10.Манометр воды

Установка горизонтально- направленного бурения УГНБ-3М

Технические характеристика установки горизонтально- направленного бурения УГНБ-3М:

Параметры

Значение

Диаметр расширителя, мм

160,250,350,450

Диаметр пилотной скважины, мм

80

Максимальная длина бурения скважины, м

100

Скорость вращения инструмента, об/мин

0-100

Усилие подачи/обратной тяги, т

12 / 16

Рабочая длина буровых штанг, мм

500

Максимальное давление бурового раствора, бар

60

Максимальный крутящий момент, Нм

2600

Мощность двигателя маслостанции, л.с.

60(82)

Габаритные размеры

Длина в рабочем состоянии, мм

2200

Длина в транспортном состоянии, мм

1700

Ширина, мм

900

Высота, мм

1280

Масса

Буровой станок, кг, не более

850

Маслостанция, кг, не более

900(1050)

Комплект оснастки и инструмента, кг, не более

1250
