ТЕХНОЛОГИЧЕСКОЕ ОПИСАНИЕ УСТАНОВОК ВОССТАНОВЛЕНИЯ КАБЕЛЕЙ МАЛО- И МНОГОПАРНЫХ УВК-ММ, УВК-ММ-2




<<< Назад

УВК-ММ

Совместно с ЛОНИИС была разработана установка восстановления кабелей связи УВК-ММ.



Цель разработки


1. Увеличение производительности закачки;
2. Увеличение надежности механизмов.



Назначение


УВК-ММ предназначена для работ по восстановлению поврежденных (замокших) кабельных линий связи, проложенных в грунте или телефонной канализации в полевых условиях. Отдельных отрезков кабеля, извлеченных из телефонной канализации, а также для герметизации существующих или вновь построенных кабельных линий и отдельных отрезков кабеля. Особенностью УВК-ММ является возможность одновременного восстановления двух различных кабелей с разным давлением закачки и разным расходом.

Для увеличения производительности были применены следующие технические решения:
1. Установка выполнена двухканальной, т.е. два независимых канала закачки, которые имеют возможность регулировки каждого канала отдельно. При этом, возможно настроить каждый канал на разный расход жидкости и закачивать разные кабели ( например 1-й канал закачивает 30 парный, а 2-й 200 парный кабель). Если не требуется одновременная закачка двух кабелей, то возможно отключение любого канала.
2. Увеличена общая производительность установки. Производительность каждого канала 20 л/час.
3. Увеличена емкость бака до 20 л. Это необходимо для восстановления кабелей связи большой емкости (более 100 пар) т.к. требуется большой расход жидкости в единицу времени, и чтобы не производить частую заправку УВК-ММ гидрофобным заполнителем.
4. Для увеличения скорости закачки была увеличена частота пульсации с 2-х Гц. до 3-х Гц.
5. Для увеличения однородности состава и уменьшения времени смешивания компонентов было увеличено число оборотов мешалки до 200 об./мин. (против 60). Увеличен диаметр мешалки до 200 мм. Число лопастей доведено до 4.

Для увеличения надежности механизмов УВК-ММ были применены следующие технические решения:
1. Изменена система рычагов, применены плунжерные пары меньшего диаметра, тем самым уменьшены нагрузки на рычажный механизм в 3 раза.



2. Применена система противохода, т.е. плунжера ходят в противофазе (когда один идет вверх, другой в низ) тем самым двигатель работает плавно.
3. На кривошипе установлены подшипники качения, чем обеспечивается длительная работа без износа.
4. Оригинальный червячный редуктор был разработан с запасом по мощности в 3 раза (на 200 вт). В редукторе применены подшипники качения. Валы уплотняются манжетами.



5. Для включения мешалки применена зубчатая муфта, что повысило надежность механизма.



6. Оригинальный распределитель с клапанно-щелевым распределением с предохранительным клапаном повышенной надежности. Для предотвращения утечек через сопряжение плунжер-гильза применено манжетное уплотнение.



7. Установлен фильтр очистки жидкости.




Устройство УВК-ММ



   Основные узлы УВК-ММ:
   1. нагнетательный насос
   2. червячный редуктор
   3. электродвигатель
   4. фильтр
   5. бак
   6. панель управления
   7. корпус.







Все узлы УВК-ММ закреплены на раме, и закрыты защитными кожухами.
Для предотвращения попадания грязи на узлы снизу установлен поддон.
Основными частями нагнетательного насоса являются: две плунжерные пары, система клапанов (перепускной и предохранительный), манометр и система рычагов, предназначенная для преобразования вращательного движения в возвратно-поступательное и изменения величины хода поршней.



Червячный редуктор предназначен для уменьшения скорости вращения и увеличения вращающего момента электродвигателя. На выходных валах редуктора установлены кривошипы, передающие через систему рычагов движение на плунжерную пару. Также на выходном валу редуктора установлена полумуфта предназначенная для включения механизма перемешивания. На редуктор крутящий момент с электродвигателя передается с помощью муфты.



Электродвигатель постоянного тока, с напряжением питания 12 В и потребляемой мощностью 60 Вт, служит для приведения в действие всего механизма устройства для закачки кабелей.
Бак устройства, емкостью 20 литров, служит для приготовления в нем гидрофобного заполнителя из основного компонента и компонента 2, вводимого в бак при помощи дозатора. В баке установки имеются мерные метки через каждые 1 литр. Бак снабжен перемешивающим устройством. Забор гидрофобного заполнителя происходит через штуцер, расположенный в нижней части бака. Сверху в бак выведены два шланга перепуска с предохранительных клапанов.



Для предотвращения попадания мусора в бак, он снабжен герметичной прозрачной крышкой.
На панели управления размещены клеммы (+,-) для подключения шнура электропитания, тумблер включения электропитания, светодиод индикации включения УВК-ММ и предохранитель. На панель управления выведены манометры и выпускные штуцера установки.



Для переноса установки предназначены две ручки .
Шланги высокого давления снабжены разъемами и предназначены для подключения УВК-ММ к кабелю через универсальное подключающее устройство.



Подключающее устройство состоит из струбцины с винтовым зажимом, штуцера и гайки-заглушки.
УВК-ММ работает от любых источников постоянного тока, напряжением 12-14В. Потребляемая мощность установки не более 60 Вт.



УВК-ММ-2

Совместно с ЛОНИИС была разработана установка восстановления кабелей связи нового поколения УВК-ММ-2. Конструктивно УВК-ММ-2 полностью отличается от установок предыдущего поколения.



Цель разработки


1. Увеличение скорости закачки;
2. Увеличение дальности восстанавливаемого участка;
3. Увеличение надежности механизмов.
4. Уменьшение потребляемой мощности;
5. Более удобное обслуживание;

Для увеличения скорости закачки были применены следующие технические решения:
1. Увеличена частота пульсаций с 3 Гц. до 28 Гц. Это привело к увеличению скорости и дальности закачки ~ 30%
2. Увеличена общая производительность установки. Производительность каждого канала 33 л/час. (важно для много парных кабелей связи).
3. Бак на 25 литров. Бак закрыт герметичной пыле, влаго защищенной крышкой.
4. Увеличено число оборотов мешалки до 900 об./мин, это привело к уменьшению времени смешивания, и что важно, увеличило однородность состава.



Конструктивные изменения
относительно установок предыдущего поколения


1. Вместо открытых плунжерных пар был применен аксиально-поршневой насос в масляной ванне. Частота вращения насоса 1680 об/мин. Это обеспечило частоту пульсаций жидкости 28 Гц. Поршни насоса двигаются в масляной ванне, что увеличивает срок службы установки.



2. Червячный редуктор (который потребляет до 50% мощности) был заменен на цилиндрический с шестернями не требующими обслуживания и допускающими работу при ограниченной смазке.



3. Для включения мешалки применена фрикционная муфта, работающая в масляной ванне, допускаемая включение на ходу. (Зубчатая муфта включается при остановленной установке.)
4. Уменьшено количество механизмов, из-за которых возможны неисправности:
- Нет муфты между электродвигателем и редуктором (фланцевое соединение эл.двигателя и редуктора);



- Нет рычагов;



- Нет открытых подвижных механизмов, все подвижные части находятся в масляной ванне.
5. Шкала уровня бака и все органы управления выведены на лицевую панель.



6. Применен более надежный регулятор давления.

Устройство УВК-ММ-2
УВК-ММ-2 состоит из следующих узлов



1. Нагнетательный насос;
2. Редуктор;
3. Электродвигатель;
4. Бак;
5. Фильтр;
6. Панель управления;
7. Рама.

Все узлы УВК-ММ-2 закреплены на раме, и закрыты защитным кожухом.
Для предотвращения попадания грязи на узлы снизу установлен поддон.
Основными частями нагнетательного насоса являются: редуктор с закрепленным на нем электродвигателем, аксиально-поршневой насос, бак, панель управления, фильтр очистки гидрофобного заполнителя.



Аксиально-поршневой насос выполнен для работы на два независимых регулируемых канала. Давление каждого канала контролируется манометрами. На каждом канале регулируется давление (от 0 до 15 кг/см2) и расход (от 0 до 33 л/час).
Цилиндрический редуктор предназначен для уменьшения скорости вращения и увеличения вращающего момента электродвигателя и для передачи вращения на аксиально-поршневой насос и муфту включения мешалки. Цилиндрический редуктор состоит из постоянно зацепленных зубчатых колес. Электродвигатель на фланце крепится к корпусу редуктора, а на его валу закреплена шестерня.
Электродвигатель постоянного тока, с напряжением питания 12В и потребляемой мощностью 60 Вт, служит для приведения в действие всего механизма УВК-ММ-2.
Муфта включения мешалки находится в корпусе редуктора и постоянно смазывается маслом. Муфта представляет собой фрикцион из нажимных подвижного и неподвижного дисков.
Бак устройства, емкостью 25 литров, служит для приготовления в нем гидрофобного заполнителя из основного компонента и компонента 2, вводимого в бак при помощи дозатора. Уровень жидкости в баке контролируется с помощью шкалы, установленной на лицевой панели. Цена деления шкалы 1 литр. Бак снабжен перемешивающим устройством. Забор гидрофобного заполнителя происходит через штуцер, расположенный в нижней части бака. Сверху в бак выведен шланг перепуска с предохранительных клапанов.



Для предотвращения попадания мусора в бак, он снабжен герметичной крышкой.

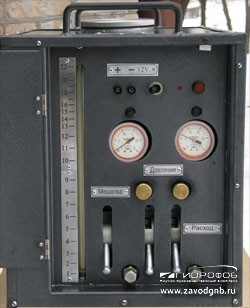

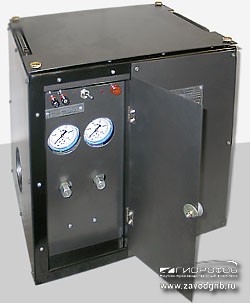

На панели управления размещены клеммы (+,-) для подключения шнура электропитания, тумблер включения электропитания, светодиод индикации включения УВК-ММ и предохранитель. На панель управления выведены манометры органы управления и выпускные штуцера установки.
Для переноса установки предназначены две ручки.
Подключающее устройство вместе со шлангами высокого давления имеет туже конструкцию, как и для УВК-ММ.



УВК-ММ-2 работает от любых источников постоянного тока, напряжением 12-14В. Потребляемая мощность установки не более 60 Вт.
Готовые изделия на заводе изготовителе проходят 100% контроль и подвергаются обкатке в среднем 42 мото часа. Каждой установке присваивается свой заводской номер, который набивается на табличке, прикрепленной к кожуху. Установки упаковываются в деревянные ящики, а комплект принадлежностей в картонную тару.
